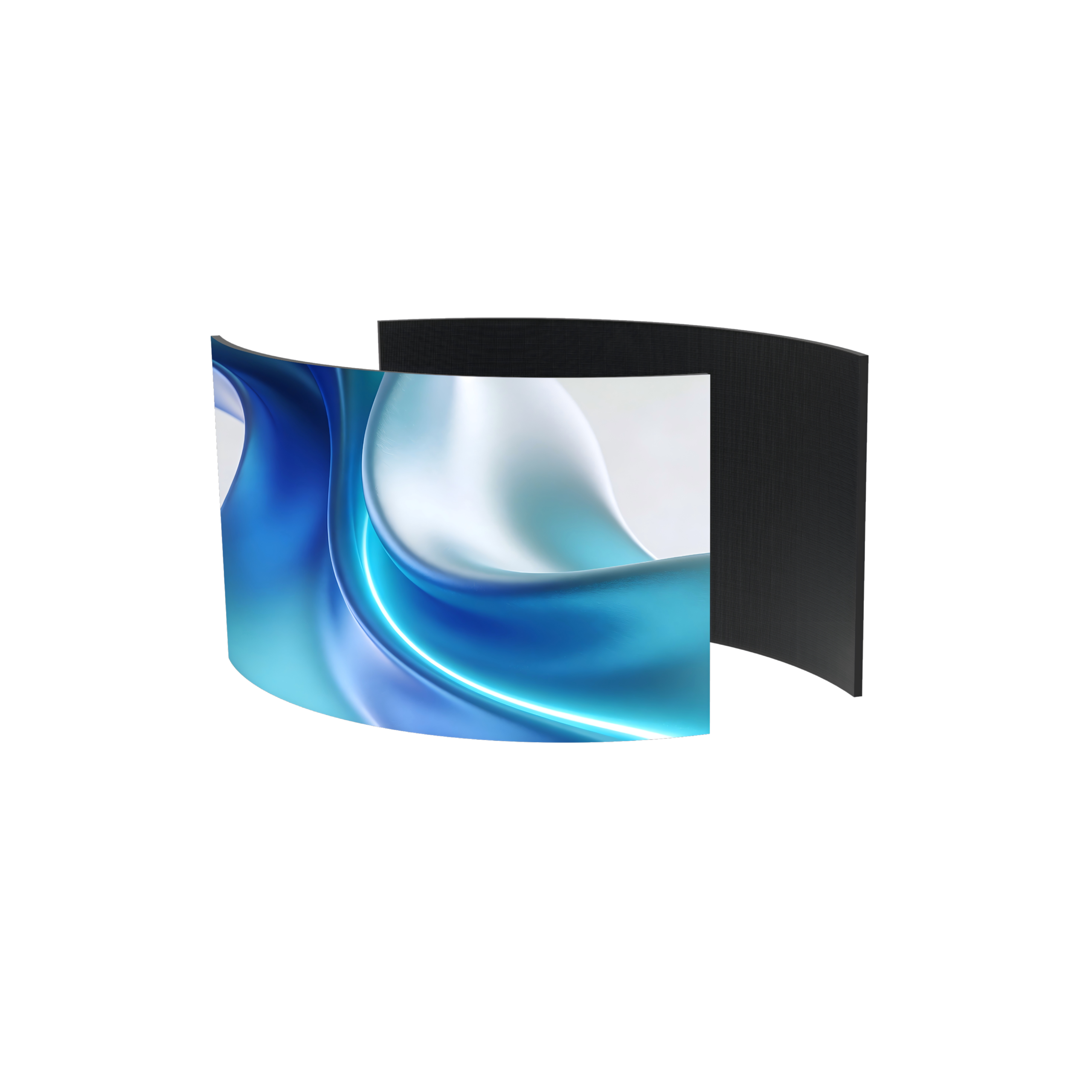

Módulo de pantalla LED flexible para interiores serie VF320 320X160 mm

1.Introducción para Pantallas LED flexibles

• Módulos de pantalla LED flexibles, ingeniosamente diseñado basado en el concepto de tiras LED flexibles, permitir la creación de módulos LED flexibles. Estos módulos se pueden ensamblar en forma curva., cilíndrico, y otras pantallas de superficie para cumplir con los requisitos de instalación, Representa un avance tecnológico significativo y un gran avance en la tecnología de visualización.. Comparado con el piso tradicional, módulos rígidos, incorporan flexibles, conceptos de diseño de gran angular, romper con los sistemas técnicos tradicionales. Se muestran suaves, curvas elegantes, conquistando diversas formas artísticas con su “blandura,” creando experiencias visuales maravillosas para los espectadores y presentando vívidamente efectos visuales más ricos y diversos!

2. Principales características tecnológicas.

El módulo presenta un diseño de tamaño estandarizado de 320X160 mm., corriente baja, fuego lento, alto contraste, y alta frecuencia de actualización.

• La serie de módulos blandos VF-320 es adecuada para diseños artísticos como cilíndricos, espiral, ola, y pantallas de cinta, y es aplicable a diversos escenarios, incluida la planificación de museos., museos de ciencia y tecnología, museos de urbanismo, galerías de arte, museos, y centros creativos.
• La estructura del gabinete utiliza una caja de hierro arenado de chapa de alta resistencia con un proceso de empalme segmentado único., reduciendo eficazmente los espacios de empalme de pantalla.
• Los módulos utilizan una fuerte instalación de adsorción magnética y un diseño de mantenimiento de energía frontal.. En escenarios especiales, Se puede realizar la instalación frontal., y con herramientas específicas, Se puede realizar el mantenimiento frontal..

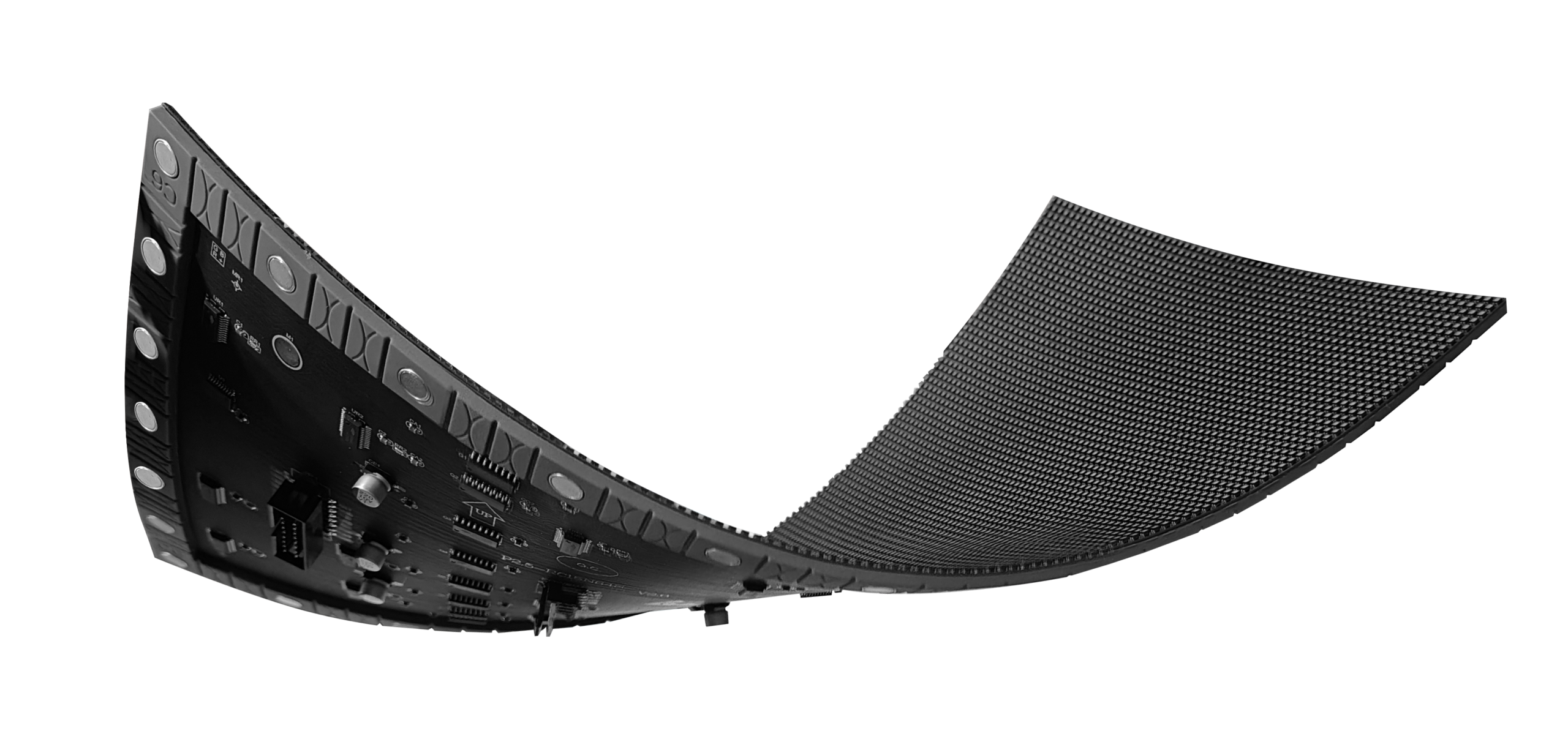

• La placa PCB está hecha de PCB flexible., y la carcasa inferior está hecha de material de silicona, ofreciendo una excelente flexibilidad.
• El módulo tiene sólo 4,5 mm de grosor., Presenta un diseño ultrafino y ligero que ocupa poco espacio..
• Cada tablero está equipado con 32 imanes, Resolviendo los problemas de delaminación y deformación de las esquinas comunes en los módulos flexibles., mejorando efectivamente la planitud de la pantalla y su rendimiento.

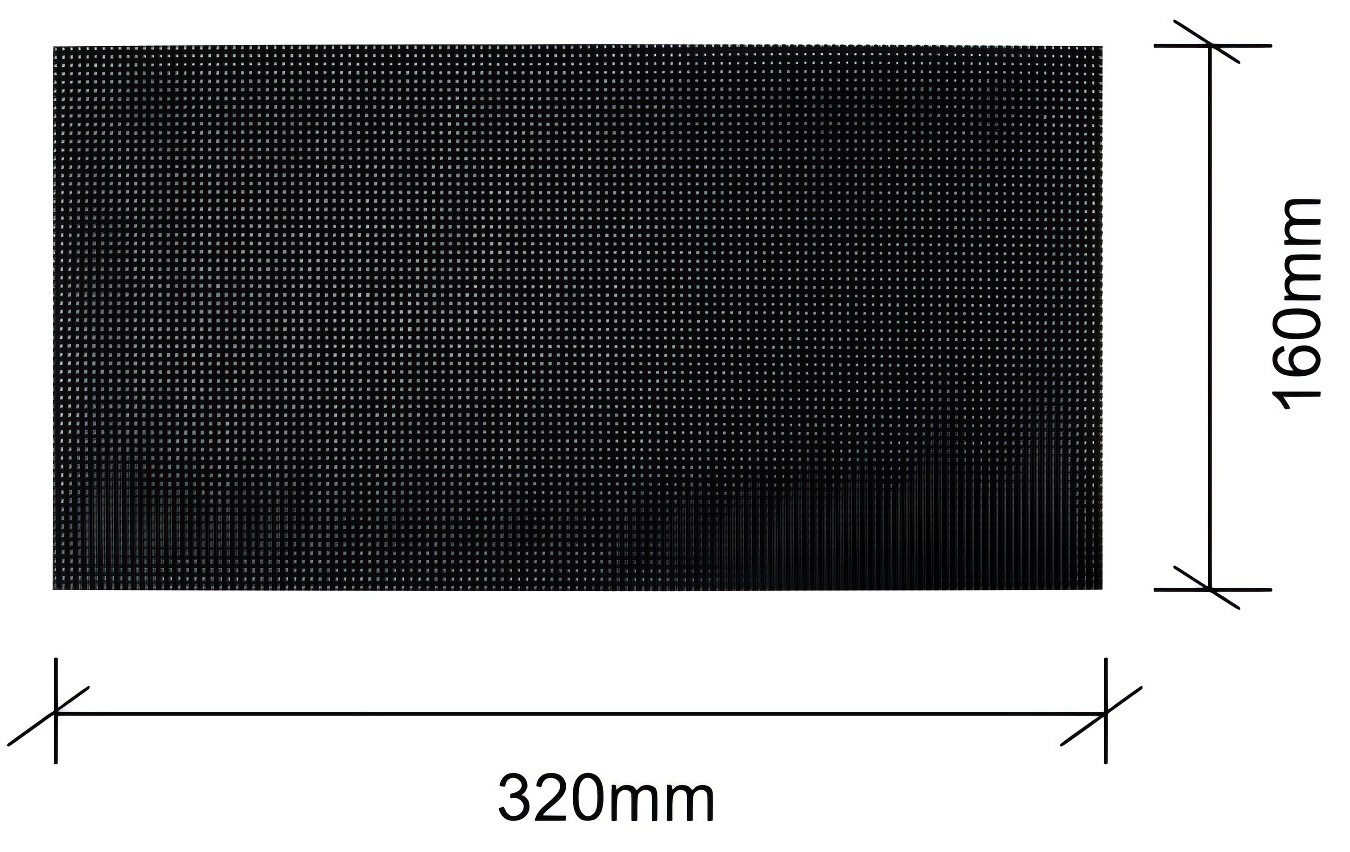

3. Flexiblevisualización de apariencia del módulo

Espesor: 4.5mm

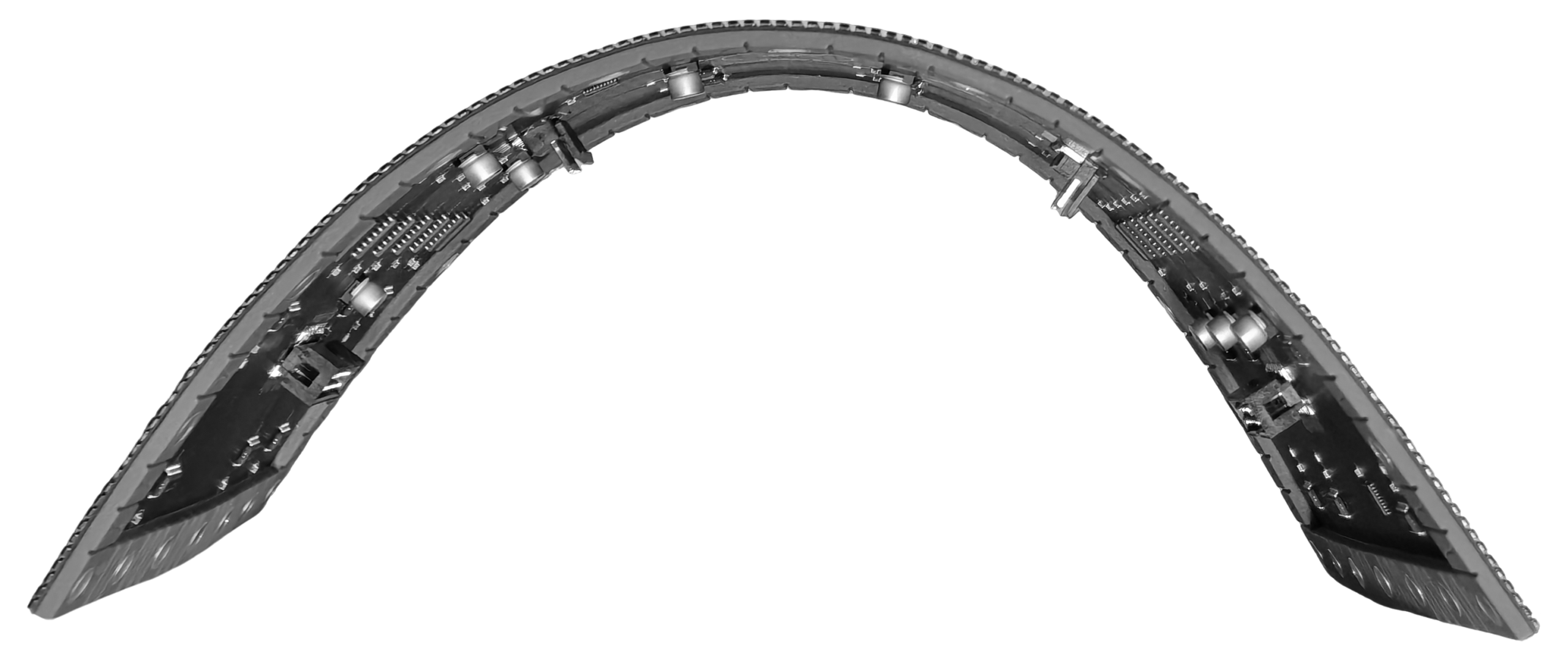

4. Curvatura de flexión del módulo suave

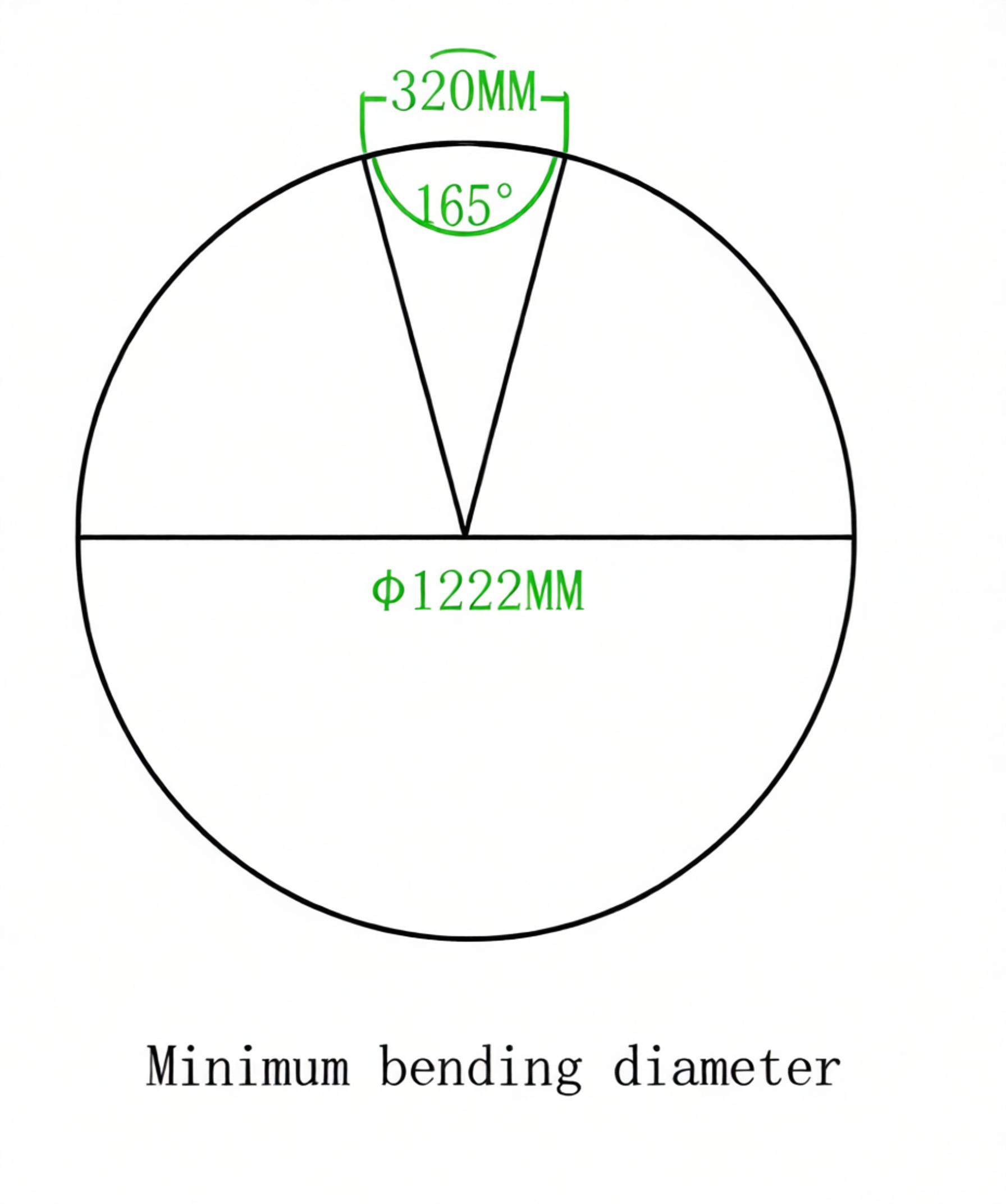

• El arco interior y el arco exterior utilizan 12 módulos para formar un diámetro mínimo de cilindro de 1222 mm.

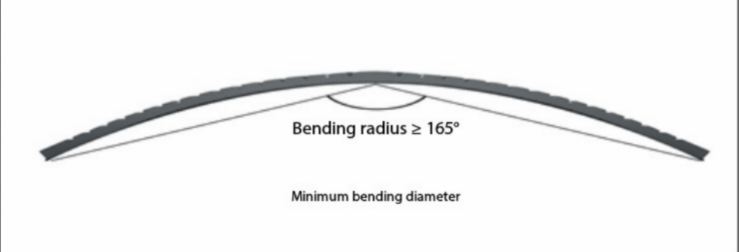

• Diagrama esquemático del arco de flexión del módulo.: El arco interior y el arco exterior se pueden doblar ≥165°

5.Instalación

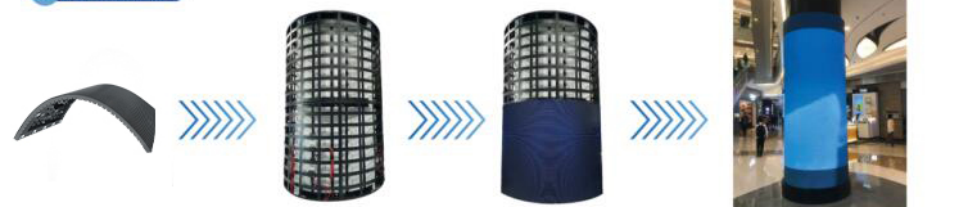

5.1 Diagrama de instalación

5.2 Detalles y precauciones de instalación

1. Maneje con cuidado para evitar caídas y colisiones.. Evite apretar o golpear los bordes de los módulos durante el montaje.. Utilice ventosas de vacío para el desmontaje..
2. Utilice guantes antiestáticos antes de tocar la pantalla o los módulos.. No toque directamente con las manos desnudas..
3. No limpie ni golpee violentamente los módulos con objetos duros o afilados.. Conecte y desconecte los cables con cuidado.
4. Se recomiendan gabinetes de chapa pintada con aerosol o estructuras de mayor precisión.. El uso de tubos cuadrados de hierro galvanizado afectará la precisión del ensamblaje..
5. El área de instalación debe estar bien ventilada.. Si es necesario, instalar un aire acondicionado detrás de la mampara.
6. Mantenga la pantalla alejada de la humedad., Ácidos y álcalis corrosivos., fuertes vibraciones, y fuertes campos magnéticos. No coloque la pantalla directamente frente a la ventilación del aire acondicionado..
7. Los módulos deben estar separados por capas protectoras.. No los apiles sin capas ni los coloques directamente en el suelo.
8. El ángulo de flexión de los módulos debe estar entre 165° y 180°.. No someta los módulos a flexiones repetidas..
9. Proteger los módulos de la lluvia y el sol.. Evitar la lluvia y la inmersión.. 10. Utilice un cable de conexión a tierra independiente para garantizar que la pantalla esté conectada a tierra de forma segura..
10. La alimentación debe desconectarse antes de la instalación/desmontaje/reparación.. La operación en vivo está prohibida.
11. Entorno operativo: Temperatura -10 ℃ ~ 40 ℃, Humedad 20%~85%RH.
12. Condiciones de almacenamiento: Temperatura -40 ℃ ~ 60 ℃, Humedad 20%~80%RH.
13. No usar paños, objetos húmedos, u objetos duros para limpiar el polvo. Utilice un cepillo suave antiestático.
14. Para cualquier pregunta relacionada con la aplicación, por favor consulte al fabricante. El fabricante no es responsable de las consecuencias derivadas del incumplimiento de este manual de instrucciones o del uso inadecuado o inseguro..

*Este documento está sujeto a cambios de vez en cuando.. Nos reservamos el derecho de modificar las especificaciones sin previo aviso.. Comuníquese con nuestro equipo de servicio para obtener la información más reciente.。

Rango de ángulo de funcionamiento seguro: 165°~180°

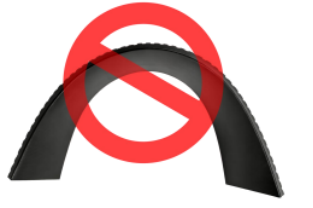

Está prohibido doblarse a la fuerza
