VF 480 Módulo de pantalla LED flexible para interiores serie 480x320 mm

1.Introducción de productos

La serie VF-480 es una pantalla interior flexible integrada de 480*320 mm con un diseño de conexión rígida. Combina el módulo, fuente de alimentación, tarjeta receptora, y placa HUB en una unidad. La instalación in situ requiere solo una simple conexión de cables y cables de red., reduciendo los pasos de instalación en el sitio y mejorando enormemente la eficiencia. La pantalla presenta un cableado ordenado., un diseño estéticamente agradable, buena planitud, y una instalación fácil y rápida.

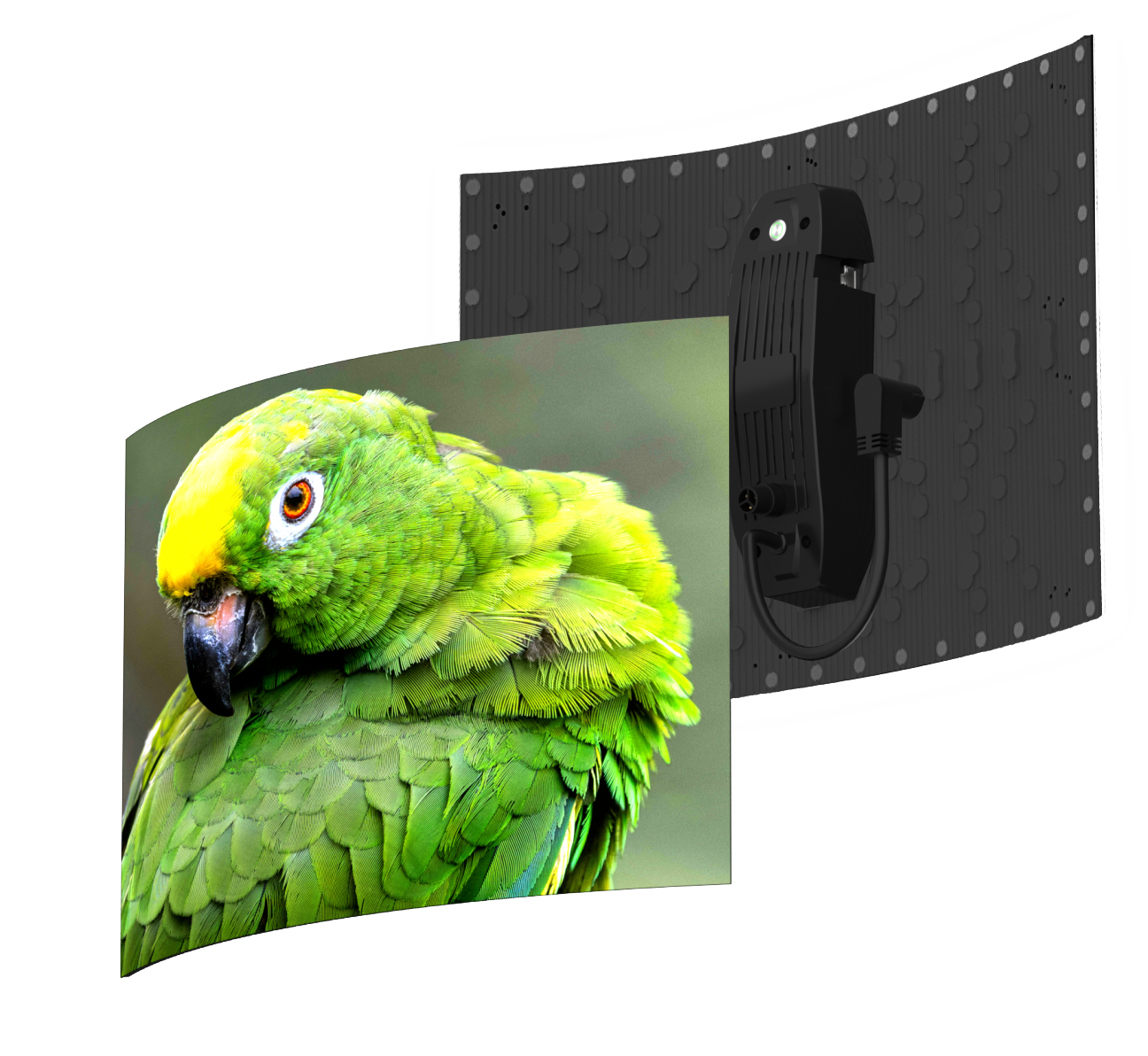

es flexible, compatible con pantallas curvadas hacia adentro, pantallas curvadas hacia afuera, y pantallas de cinta de gran curvatura, permitiendo una construcción libre y flexible de la forma de visualización deseada, proporcionando más posibilidades para creadores y usuarios!

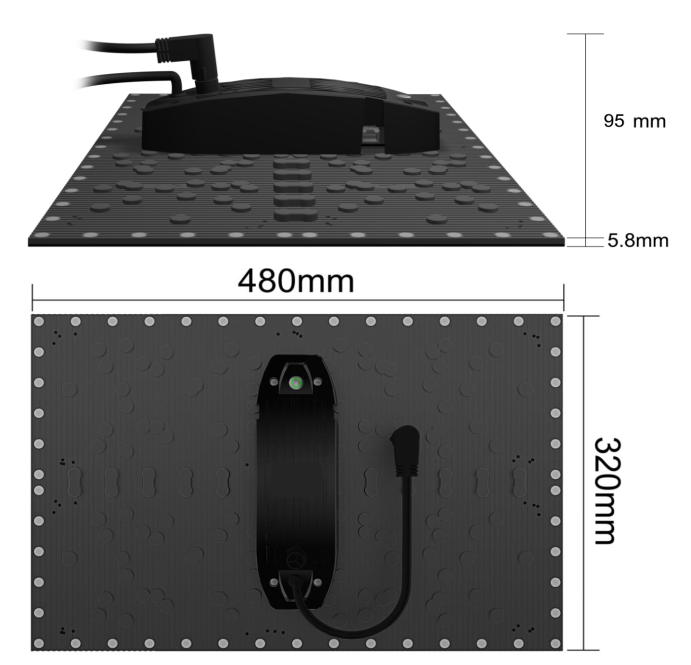

2.Dimensión del producto

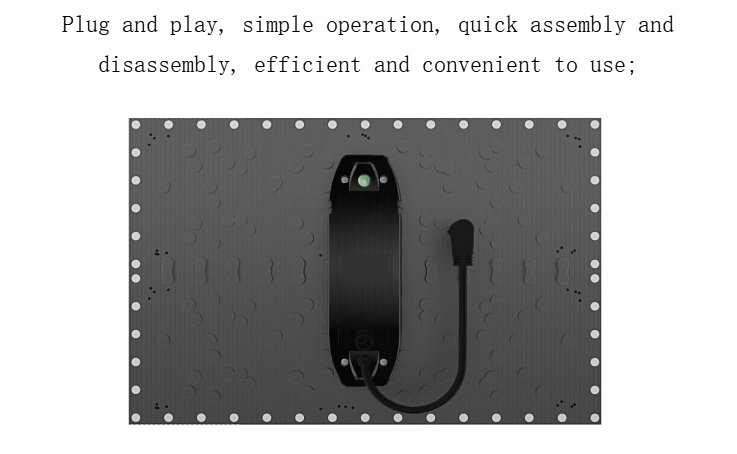

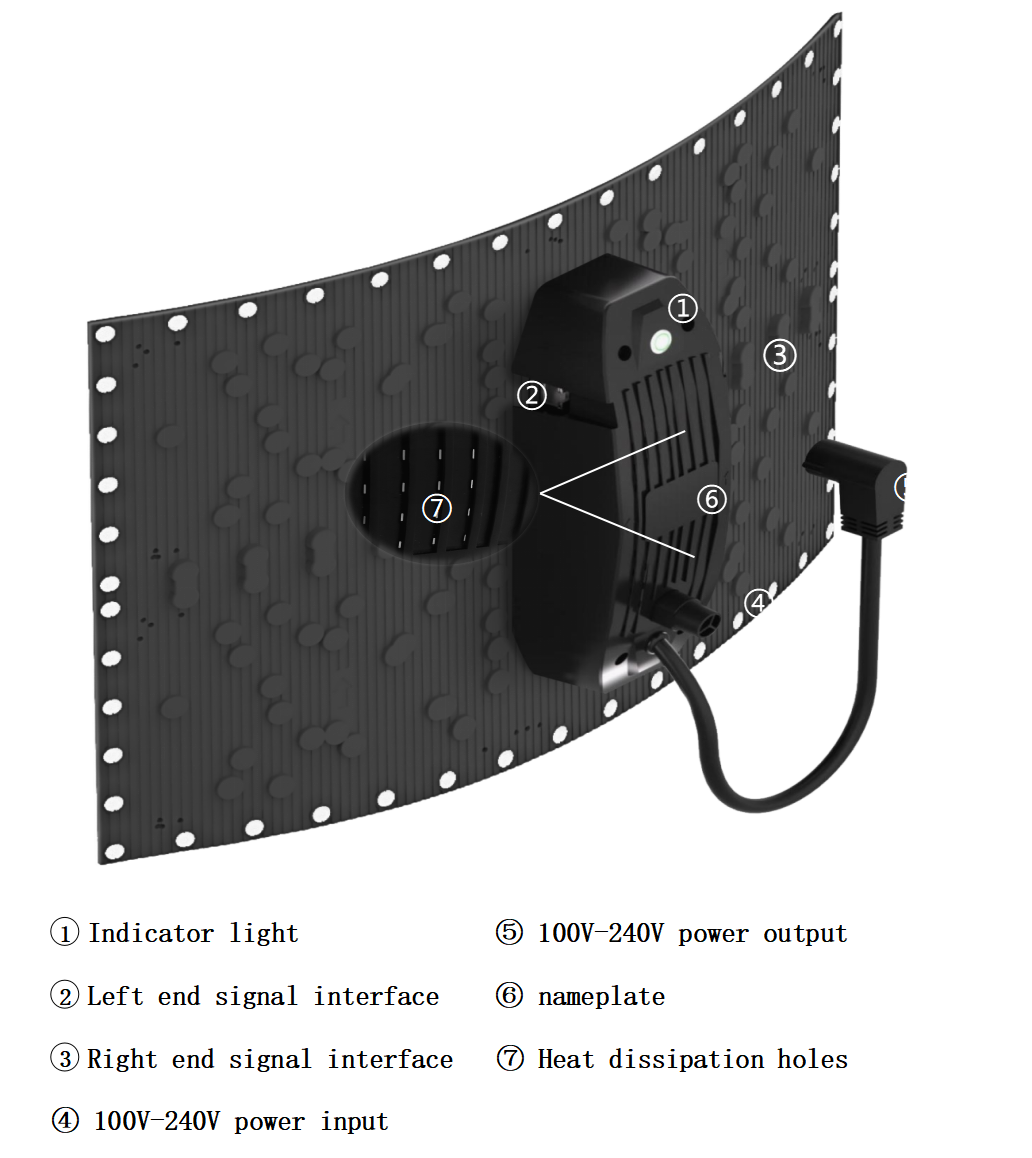

3.Descripción de la interfaz

4.Características de los productos

Diseño integrado

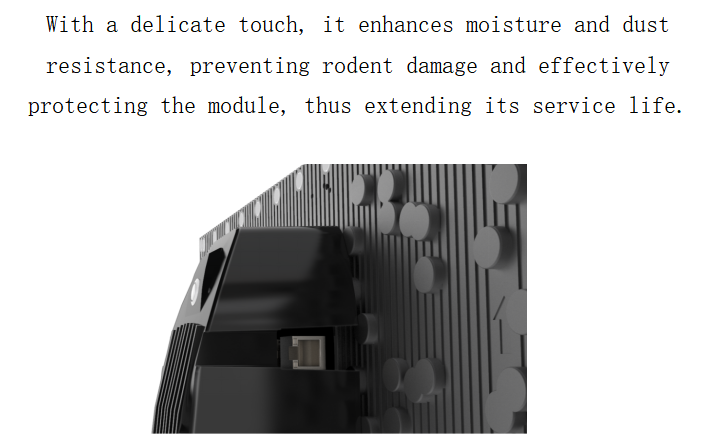

Paquete completamente cerrado

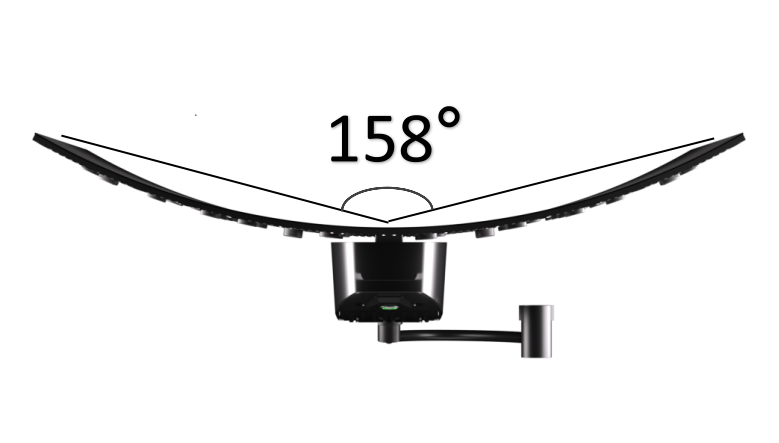

Limitar la flexión 158 grados

Alta planitud

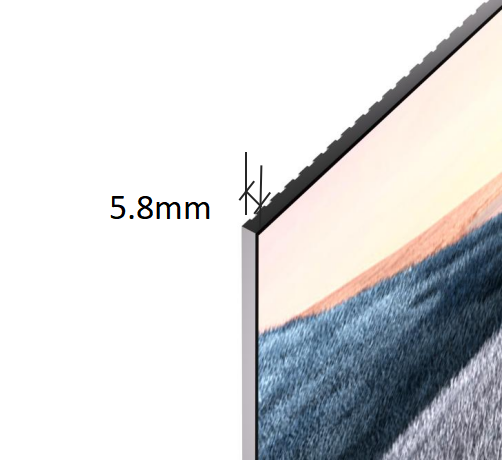

Diseño ultrafino

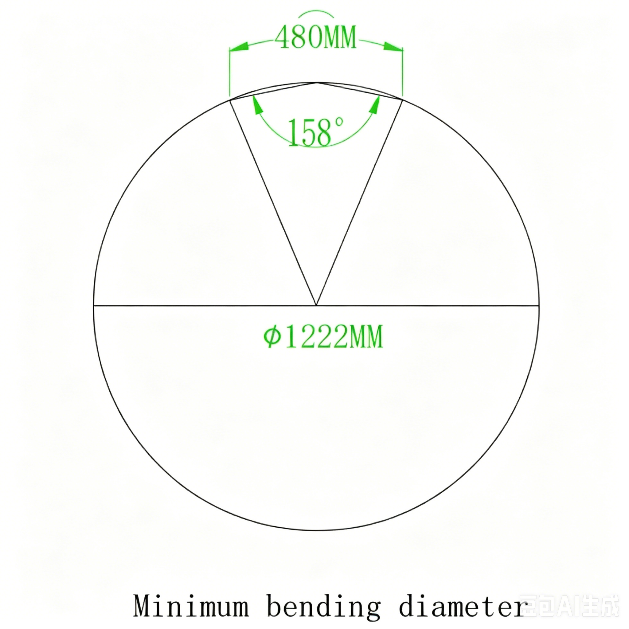

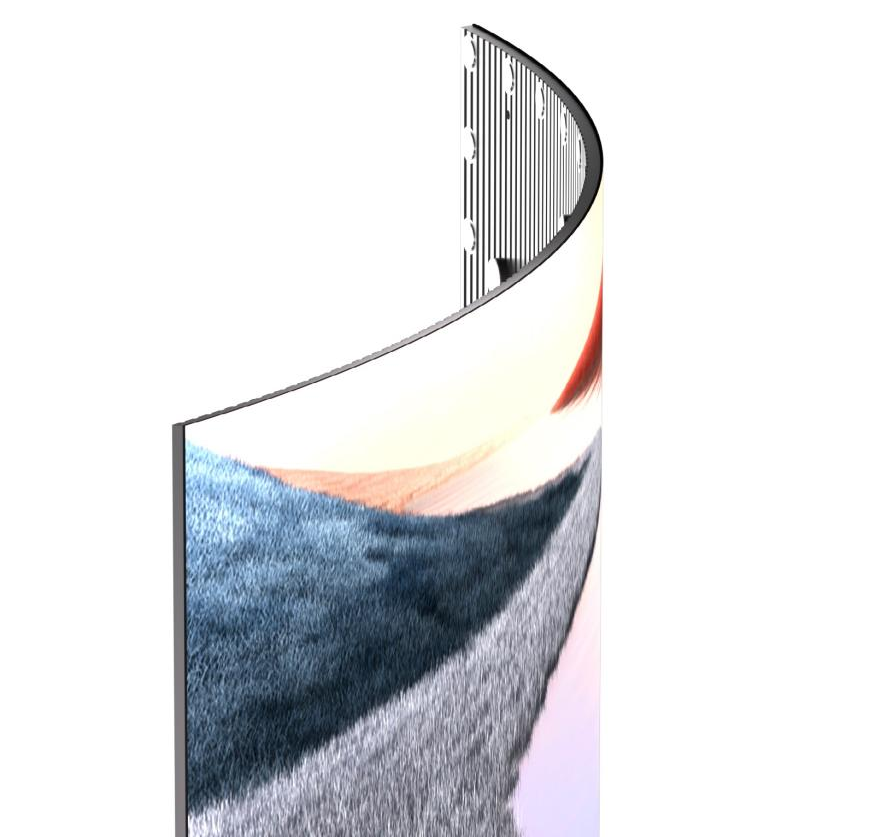

5. Curvatura de flexión del módulo suave

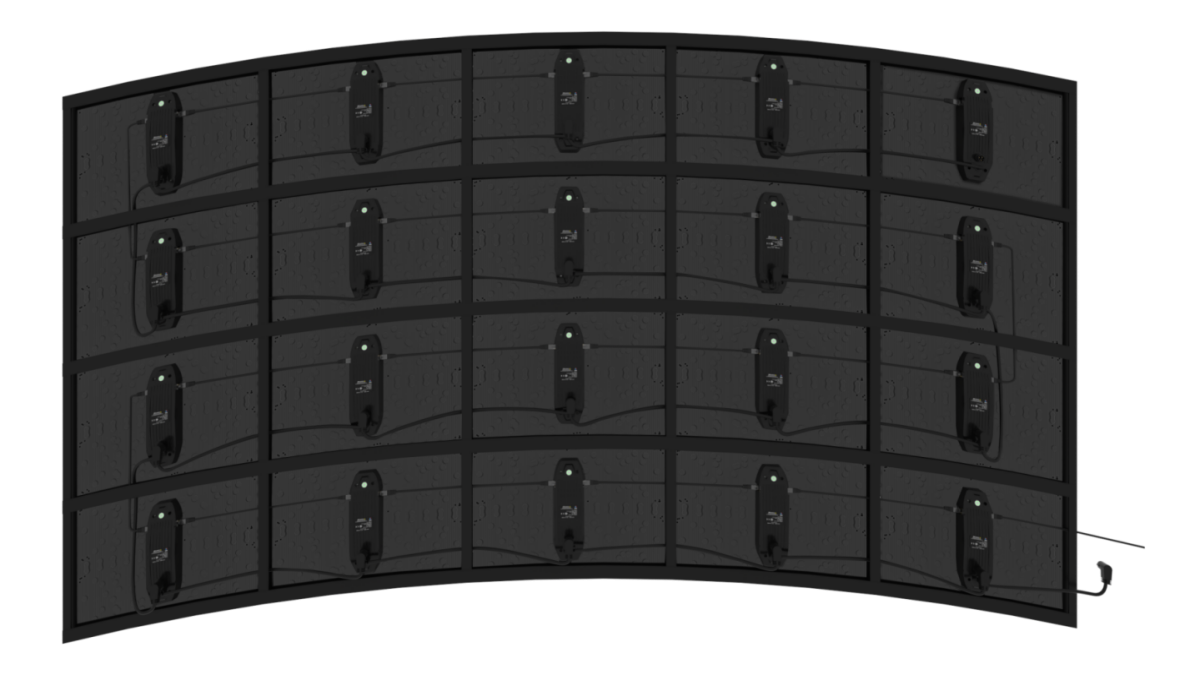

Los arcos interior y exterior están compuestos de 8 módulos, con un diámetro mínimo de cilindro de 1222 mm.。

6. Parámetro técnico


   Modelo		P1.5	P1.8	P2.5
   Parámetros técnicos	configuración Pixel	1R1G1B (A todo color)	1R1G1B (a todo color)	1R1G1B (a todo color)
   	Especificaciones de embalaje de chips LED	SMD1212	SMD1515	SMD1515
   	Densidad de pixeles (puntos/m²)	406380	286648	160000
   	Tamaño del módulo (mm)	480X320X5.8 (Largo*Alto*Espesor)	480X320X5.8 (Largo*Alto*Espesor)	480X320X5.8 (Largo*Alto*Espesor)
   	Resolución del módulo	306X204	256X172	192X128
   	Método de escaneo (escanear)	51	43	32
   	IC de corriente constante estándar	PWM	PWM	PWM
   	Actualización (Hz)	3840	3840	3840
   	Velocidad de fotogramas (Hz)	60	60	60
   	Nivel de escala de grises (poco)	14	14	14
   	Diámetro mínimo de montaje	1222	1222	1222
   	Radio de curvatura mínimo	≥158 °	≥158 °	≥158 °
   	Tipo de interfaz de señal	Conexión dura	Conexión dura	Conexión dura
   	Material de la carcasa de la base del módulo	Base suave de silicona	Base suave de silicona	Base suave de silicona
   	Peso del módulo (kg/hoja)	1.7	1.75	1.5
   	Llanura (mm)	≤ 0.3	≤ 0.3	≤ 0.3
   	Clasificación de protección del módulo	Trasero IP20 / Sin protección en la superficie de la lámpara	Trasero IP20 / Sin protección en la superficie de la lámpara	Trasero IP20 / Sin protección en la superficie de la lámpara
   	Método de instalación/mantenimiento	Montaje frontal / Mantenimiento delantero y trasero	Montaje frontal / Mantenimiento delantero y trasero	Montaje frontal / Mantenimiento delantero y trasero
   Parámetros ópticos	Brillo (cd)	600	650	600
   	Temperatura de color (K)	10000-12000 ajustable	10000-12000 ajustable	10000-12000 ajustable
   	Coordenadas	X:0.2500 Y:0.3000 ± 0.01	X:0.2500 Y:0.3000 ± 0.01	X:0.2500 Y:0.3000 ± 0.01
   	Ángulo de visión horizontal/vertical	X:150° / Y:120°	X:150° / Y:120°	X:150° / Y:120°
   	Relación de contraste	6000:1	6000:1	6000:1
   Parámetros eléctricos	Tensión de alimentación del módulo CC (V)	4.2	4.2	4.2
   	Corriente máxima del módulo DC (A)	14	14	14
   	Consumo máximo de energía del módulo (CON/PCS)	65	65	65
   	Tensión de entrada de funcionamiento CA (V)	100-240	100-240	100-240
   	Consumo máximo de energía (W/m2)	440	440	440
   	Consumo medio de energía (W/m2)	132	132	125

7. .Áreas de aplicación

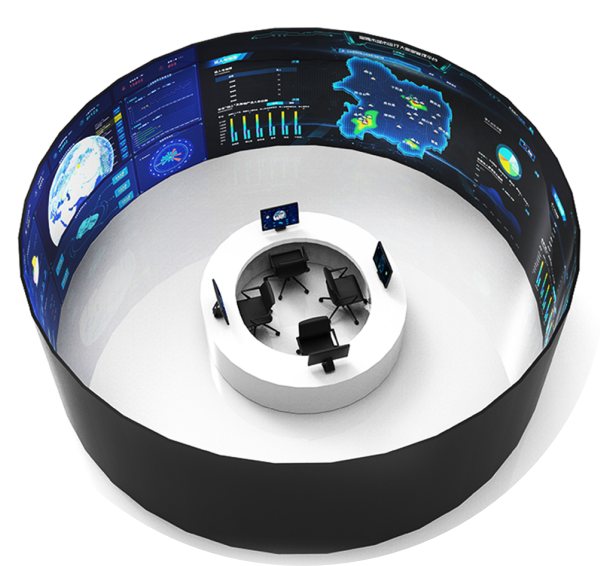

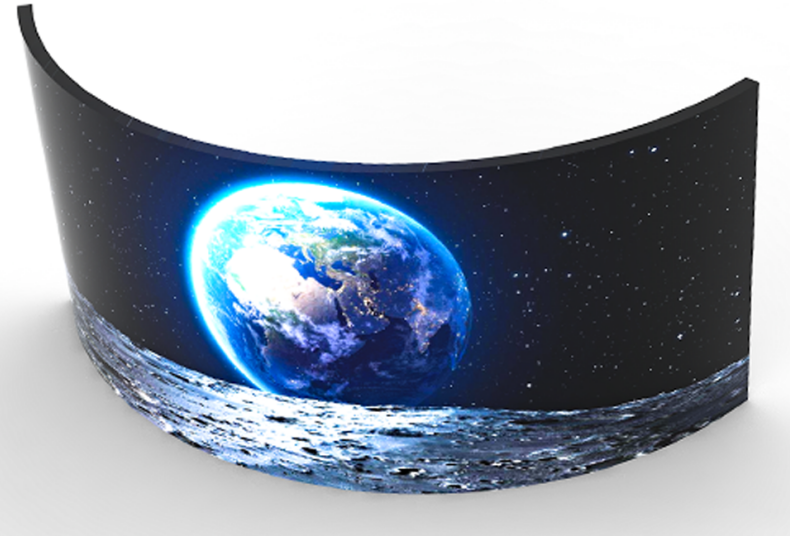

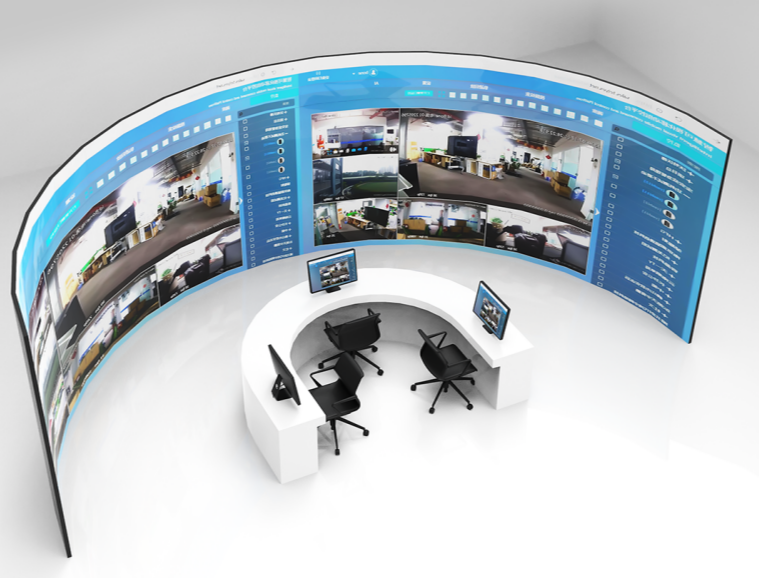

Los módulos flexibles de la serie VF-480 admiten la conformación libre dentro de un ángulo seguro, permitiendo varias combinaciones en diferentes formas, si es una pantalla plana, una pantalla curva, u otras formas creativas como ondas o cilindros. Este producto puede realizar de manera flexible todos estos.

Actualmente, Las pantallas LED se utilizan ampliamente en diversos campos., como etapas, Centros comerciales, barras, y museos de ciencia. Sus áreas de aplicación siguen expandiéndose, con muchas más posibilidades por descubrir esperando ser exploradas.

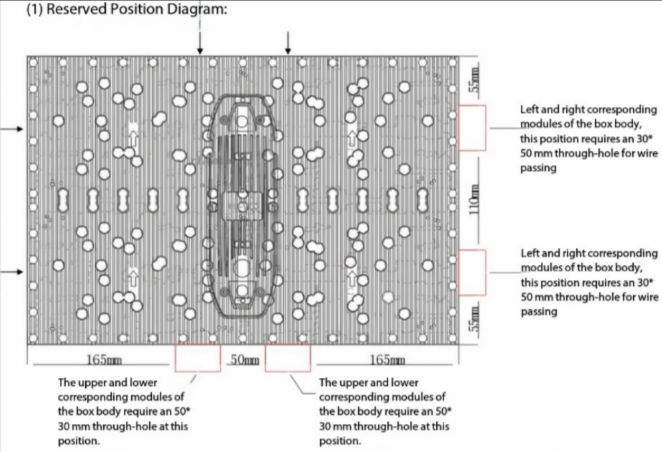

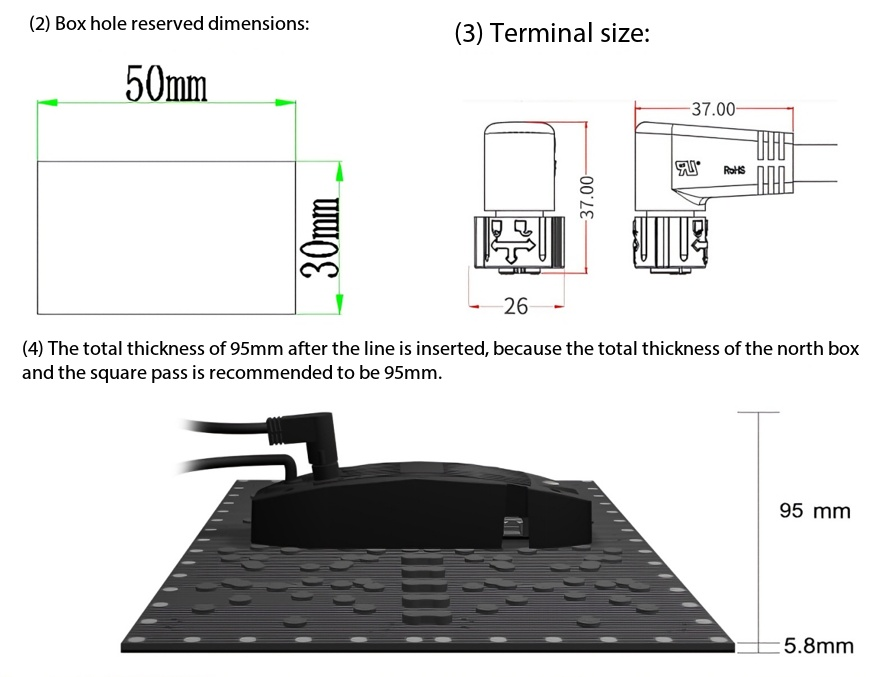

8.Gabinetereserva del orificio del cableadonorte

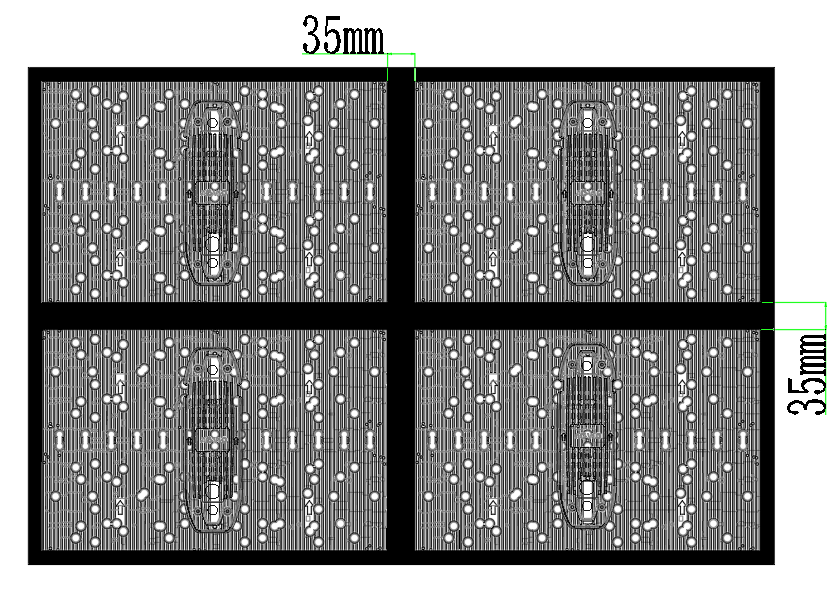

9. Ancho del gabinete

10. Carga electrica

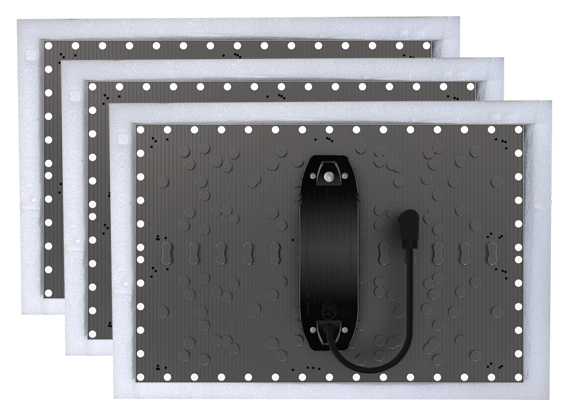

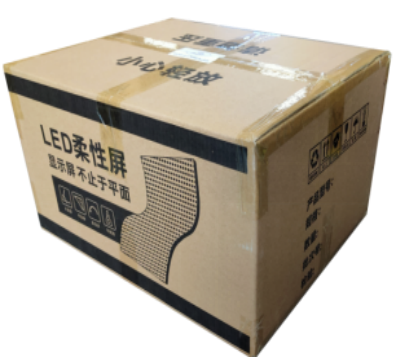

11. Embalaje del producto

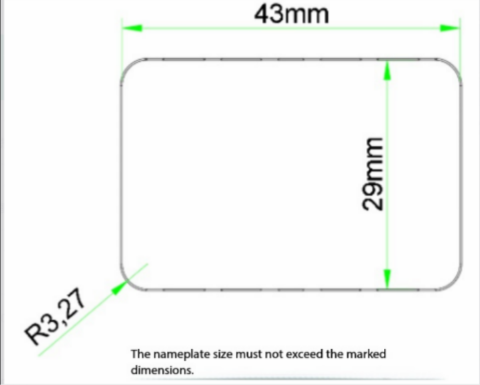

12. Tamaño de la placa de identificación

13. Detalles de instalación

1.Contiene alto voltaje; no toque los componentes. La cubierta trasera no debe ser desmontada por personas no profesionales..

2.No trabaje con la alimentación encendida.. Los cables de alimentación se pueden conectar en cascada hasta un máximo de 20 unidades. Conecte y desconecte los cables con cuidado.

3.Use guantes antiestáticos durante la instalación.. Maneje los módulos con cuidado.

4.Limpiar el polvo con un cepillo de cerdas suaves. No limpiar con un paño húmedo u objetos duros..

5.No golpees violentamente, lágrima, o doblar repetidamente los módulos.

6.Se recomienda utilizar un cerramiento con estructura de chapa (instalado después de pintar). Evite el uso de tubos cuadrados de hierro galvanizado. (ya que esto causará desniveles y daños a los módulos.).

7.Mantenga la pantalla alejada de los aparatos de aire acondicionado., tanques de agua, y otras fuentes de humedad. No le salpique agua ni lo coloque directamente frente a las rejillas de ventilación del aire acondicionado..

8.Los módulos deben estar separados por mamparas protectoras.. No los apiles sin particiones.

* El mal funcionamiento del producto y los daños causados ​​por el incumplimiento de las instrucciones de instalación o por error humano no están cubiertos por la garantía del fabricante.. Mantenga todos los documentos y accesorios relevantes en un lugar seguro.. Si tienes alguna pregunta, por favor póngase en contacto con nuestra empresa. Este documento se actualizará periódicamente.. Nuestra empresa garantiza la exactitud y fiabilidad del contenido de esta especificación de producto., pero se reserva el derecho de modificar el contenido de la especificación sin previo aviso.. Los clientes deben comunicarse con nuestro equipo de servicio para obtener la información relevante más reciente antes de realizar un pedido y verificar que esta información esté completa y actualizada..

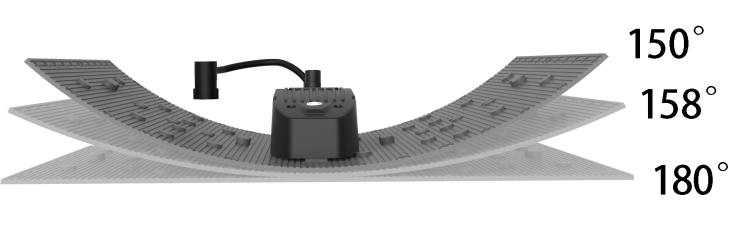

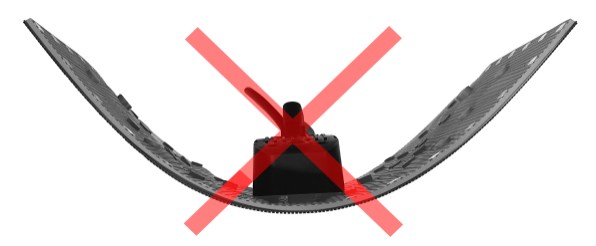

Está prohibido doblarse a la fuerza

Diagrama esquemático de curvatura.
